导线悬垂线夹

导线悬垂线夹　　

       预绞式悬垂线夹用于将导线固定在直线杆塔的绝缘子串上，或将避雷线悬挂在直线杆塔上。可替代目前线路上广泛使用的 XGU、XGF 等船型悬垂线夹。

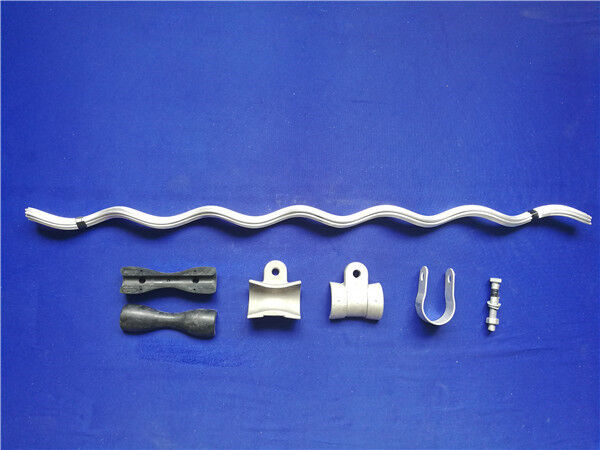

　　预绞式悬垂线夹由橡胶制成的双曲线腰鼓形减振垫，减振垫外缠绕铝合金预绞丝，在预绞丝外，装高强度铝合金套壳，套壳外再加上铝合金 U 型卡组成。

　　预绞式悬垂线夹利用双曲线腰鼓形减振垫包住导线于悬挂处，具有握力大、电晕小、重量轻、磁损小的特点。特别适合于 220KV 及以上线路，以及重冰区、大跨越线路工程。

　　特点：

　　1) 悬挂点应力分散到整个预绞丝长度上，有效减小了导线所受静态应力和微风振动引起的动态应力，避免了导线受损伤。

　　2) 悬挂点应力分散，大大提高了导线抗疲劳特性，延长了导线的使用寿命。

　　3) 预绞丝可提供可靠的握紧力、承受较高的不平衡荷载，从而避免导线滑移。

　　4) 特殊的结构，可降低电磁损耗并消除电晕放电，较传统悬垂线夹具有明显的节能特性。

　　5) 增强了导线挂点的刚度，增大了曲率半径，单支点线夹可达 300转向角，双支点线夹可达 600转向角。

　　提示：

　　1) 选配时需注明导线型号规格。

　　2) 当转向角在 300～600之间，或大跨越工程中，应用双支点悬垂线夹直接与绝缘子串相连。

　　3) 须经培训的工人方可安装本产品。

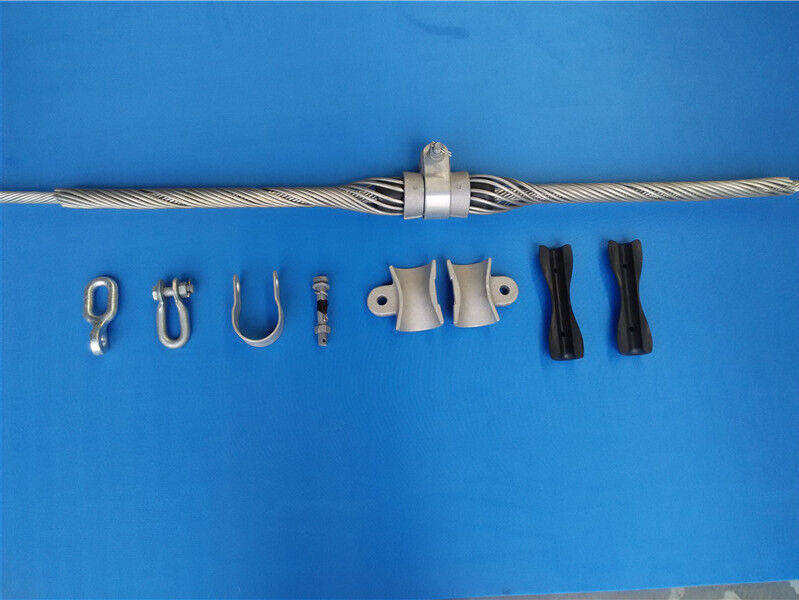

                                                        预绞式悬垂线夹产品装配示意图

钢芯铝绞线单支点/双支点用预绞式导线悬垂线夹选型表

Table Selection of Preformed Lead Suspension Set/Double Suspension Set for ACSR
