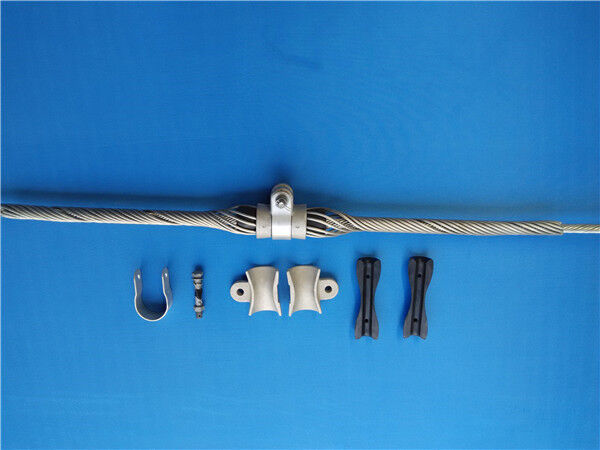

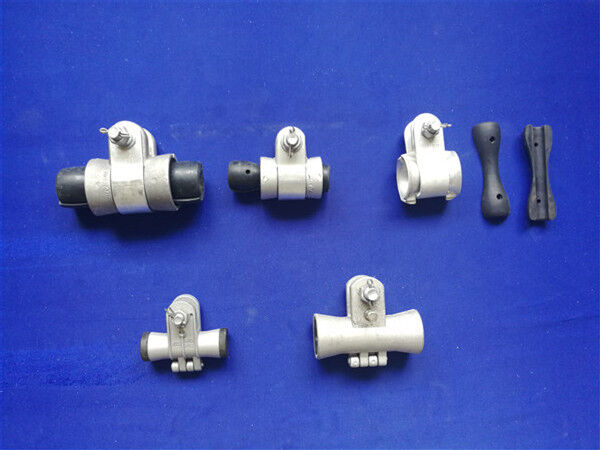

ADSS悬垂线夹

规格

Model

适用缆径（mm）

Available Dia. of Cable(mm)

外层长度
(mm)

Length of Outer(mm)

内层长度
(mm)

Length of endothecium’s

(mm)

重量(kg) Weight(kg)

通用配置Universal Scheme

适用档距（m）
Available Span（m）

悬挂头

Suspension

连接金具

Link Fittings

AXY 0960 300

9.0-9.6

1060

1500

1.45

参照表16.3    悬挂头适用缆径对照表

referrence

Table 16.3

ZH-7

U-7

200/300

AXY 1010 300

9.7-10.1

1060

1500

1.45

ZH-7

U-7

200/300

AXY 1060 300

10.2-10.6

1060

1500

1.51

ZH-7

U-7

200/300

AXY 1110 300

10.7-11.1

1060

1500

1.51

ZH-7

U-7

200/300

AXY 1160 300

11.2-11.6

1080

1540

1.63

ZH-7

U-7

200/300

AXY 1170 300

11.7-11.7

1080

1540

1.71

ZH-7

U-7

200/300

AXY 1200 300

11.8-12.0

1160

1680

1.86

ZH-7

U-7

200/300

AXY 1270 300

12.1-12.7

1160

1680

1.86

ZH-7

U-7

200/300

AXY 1290 300

12.8-12.9

1160

1680

2.04

ZH-7

U-7

200/300

AXY 1360 300

13.0-13.6

1250

1800

2.21

ZH-7

U-7

200/300

AXY 1410 300

13.7-14.1

1250

1800

2.21

ZH-7

U-7

200/300

AXY 1430 300

14.2-14.3

1250

1800

2.21

ZH-7

U-7

200/300

AXY 1450 300

14.4-14.5

1250

1800

2.32

ZH-7

U-7

200/300

AXY 1510 300

14.6-15.1

1250

1800

2.40

ZH-7

U-7

200/300

规格

Model

适用缆径（mm）

Available Dia. of Cable(mm)

外层长度(mm)

Length of Outer(mm)

内层长度(mm)

Length of endothecium’s

(mm)

重量(kg) Weight(kg)

通用配置Universal Scheme

适用档距（m）
Available Span（m）

悬挂头

Suspension

连接金具

Link Fittings

AXY 0960 400

9.0-9.6

1100

1600

1.53

参照表16.3    悬挂头适用缆径对照表

referrence

Table 16.3

ZH-7

U-7

300/400

AXY 1010 400

9.7-10.1

1100

1600

1.59

ZH-7

U-7

300/400

AXY 1060 400

10.2-10.6

1100

1600

1.69

ZH-7

U-7

300/400

AXY 1110 400

10.7-11.1

1100

1600

1.69

ZH-7

U-7

300/400

AXY 1160 400

11.2-11.6

1100

1600

1.76

ZH-7

U-7

300/400

AXY 1170 400

11.7-11.7

1100

1600

1.76

ZH-7

U-7

300/400

AXY 1200 400

11.8-12.0

1200

1720

1.9

ZH-7

U-7

300/400

AXY 1270 400

12.1-12.7

1200

1720

1.91

ZH-7

U-7

300/400

AXY 1290 400

12.8-12.9

1200

1720

2.08

ZH-7

U-7

300/400

AXY 1360 400

13.0-13.6

1300

1840

2.25

ZH-7

U-7

300/400

AXY 1410 400

13.7-14.1

1300

1840

2.25

ZH-7

U-7

300/400

AXY 1430 400

14.2-14.3

1300

1840

2.44

ZH-7

U-7

300/400

AXY 1450 400

14.4-14.5

1300

1840

2.44

ZH-7

U-7

300/400

AXY 1510 400

14.6-15.1

1300

1840

2.44

ZH-7

U-7

300/400

AXY 1270 500

12.1-12.7

1260

1760

2.0

ZH-7

U-7

400/500

AXY 1290 500

12.8-12.9

1260

1760

2.22

ZH-7

U-7

400/500

AXY 1360 500

13.0-13.6

1300

1860

2.32

ZH-7

U-7

400/500

AXY 1410 500

13.7-14.1

1300

1860

2.32

ZH-7

U-7

400/500

AXY 1430 500

14.2-14.3

1300

1860

2.32

ZH-7

U-7

400/500

AXY 1450 500

14.4-14.5

1360

1940

2.54

ZH-7

U-7

400/500

AXY 1510 500

14.6-15.1

1360

1940

2.64

ZH-7

U-7

400/500

AXY 1580 500

15.2-15.8

1360

1940

2.64

ZH-7

U-7

400/500

AXY 1600 500

15.9-16.0

1420

2040

2.87

ZH-7

U-7

400/500

AXY 1690 500

16.1-16.9

1420

2040

2.87

ZH-7

U-7

400/500

AXY 1270 600

12.1-12.7

1300

1800

2.03

ZH-7

U-7

500/600

AXY 1290 600

12.8-12.9

1300

1800

2.23

ZH-7

U-7

500/600

AXY 1360 600

13.0-13.6

1360

1920

2.34

ZH-7

U-7

500/600

AXY 1410 600

13.7-14.1

1360

1920

2.35

ZH-7

U-7

500/600

AXY 1430 600

14.2-14.3

1360

1920

2.55

ZH-7

U-7

500/600

AXY 1450 600

14.4-14.5

1400

2000

2.63

ZH-7

U-7

500/600

AXY 1510 600

14.6-15.1

1400

2000

2.63

ZH-7

U-7

500/600

AXY 1580 600

15.2-15.8

1400

2000

2.63

ZH-7

U-7

500/600

AXY 1600 600

15.9-16.0

1520

2120

2.92

ZH-7

U-7

500/600

规格

Model

适用缆径（mm）

Available Dia. of Cable(mm)

外层长度(mm)

Length of Outer(mm)

内层长度(mm)

Length of endothecium’s

(mm)

重量(kg) Weight(kg)

通用配置Universal Scheme

适用档距（m）
Available Span（m）

悬挂头Suspension

连接金具

Link Fittings

AXY 1690 600

16.1-16.9

1520

2120

2.92

参照表16.3    悬挂头适用缆径对照表

referrence

Table 16.3

ZH-7

U-7

500/600

AXY 1430 800

14.2-14.3

1460

2060

2.73

ZH-7

U-7

700/800

AXY 1450 800

14.4-14.5

1460

2120

2.77

ZH-7

U-7

700/800

AXY 1510 800

14.6-15.1

1460

2120

2.77

ZH-7

U-7

700/800

AXY 1580 800

15.2-15.8

1480

2120

2.79

ZH-7

U-7

700/800

AXY 1600 800

15.9-16.0

1580

2200

3.04

ZH-7

U-7

700/800

AXY 1690 800

16.1-16.9

1580

2200

3.04

ZH-7

U-7

700/800

AXY 1730 800

17.0-17.3

1580

2200

3.28

ZH-7

U-7

700/800

AXY 1800 800

17.4-18.0

1580

2200

3.28

ZH-7

U-7

700/800

AXY 1580 1000

15.2-15.8

1560

2340

3

ZH-7

U-7

900/1000

AXY 1600 1000

15.9-16.0

1680

2590

3.37

ZH-7

U-7

900/1000

AXY 1690 1000

16.1-16.9

1680

2590

3.37

ZH-7

U-7

900/1000

AXY 1730 1000

17.0-17.3

1680

2590

3.63

ZH-7

U-7

900/1000

AXY 1800 1000

17.4-18.0

1680

2590

3.63

ZH-7

U-7

900/1000

AXY 1880 1000

18.1-18.8

1680

2590

3.63

ZH-7

U-7

900/1000

规格

Model

适用缆径(mm)

Available Dia. of Cable(mm)

外层长度(mm)

Length of Outer(mm)

内层长度(mm)

Length of endothecium’s(mm)

重量(kg) Weight(kg)

AXS 0960

9.0-9.6

1800

2200

2.36

AXS 1010

9.7-10.1

2.45

AXS 1060

10.2-10.6

2.61

AXS 1110

10.7-11.1

2.61

AXS 1160

11.2-11.6

2.7

AXS 1170

11.7-11.7

2.7

AXS 1200

11.8-12.0

1900

2400

2.88

AXS 1270

12.1-12.7

2.88

AXS 1290

12.8-12.9

3.15

AXS 1360

13.0-13.6

3.15

AXS 1410

13.7-14.1

2100

2700

3.5

AXS 1430

14.2-14.3

3.81

AXS 1450

14.4-14.5

3.81

AXS 1510

14.6-15.1

3.81

AXS 1580

15.2-15.8

3.81

AXS 1600

15.9-16.0

3.92

AXS 1690

16.1-16.9

2400

3000

4.43

AXS 1730

17.0-17.3

4.78

AXS 1800

17.4-18.0

4.78

AXS 1880

18.1-18.8

4.78
